Distribution de produits OPTRIS
OPTRIS fabrique une gamme de produits pouvant être utilisés pour différentes applications.
Les critères qui servent à définir le bon équipement à utiliser sont:
- la surface à inspecter;
- la plage de température;
- la vitesse du processus;
- la distance et la taille de l'objet.
La surface de l'objet (émissivité) ou l'environnement dans lequel l'objet est observé déterminera la longueur d'onde à capter et permettra de sélectionner un équipement en fonction de la plage spectral de ce dernier.
Par exemple, les ondes qui sont dans le spectre visible par l'oeil humain sont entre 0.4 et 0.78µm.
Les ondes dans le spectre infrarouge, sont de 0.78 à 14µm et il y a divers équipements qui couvrent des gammes de ce spectre.
Les équipements sont aussi fait pour observer une certaine plage de température, donc la plage à observer ainsi que l'environnement de l'équipement détermineront le modèle.
Si on veut suivre un procédé industriel rapide, il y a certains équipements qui ont un taux de rafraîchissement jusqu'à 1000Hz, donc 1000 acquisitions par seconde.
Finalement la taille et la distance de la zone à observer, devraient nous dicter la résolution de l'équipement et la lentille à sélectionner, pour une caméra infrarouge.
Que ce soit pour produire une image thermique ou suivre un procédé de fabrication à la chaine, OPTRIS à une variété de produits qui peuvent répondre à vos besoins.
Caméra Thermique

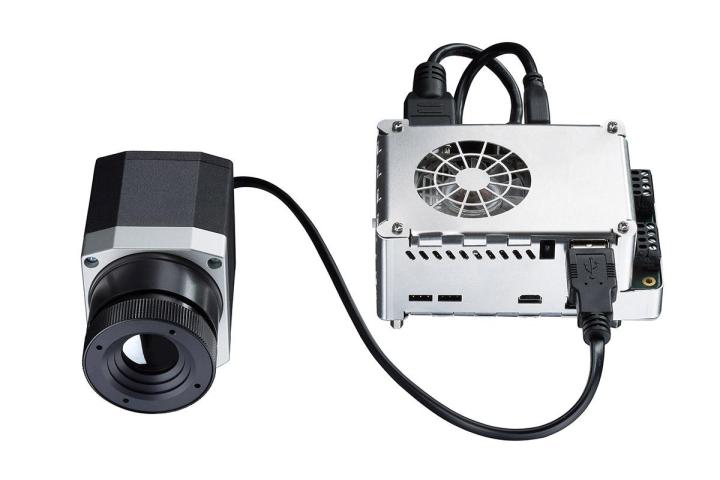

Caméra très légère

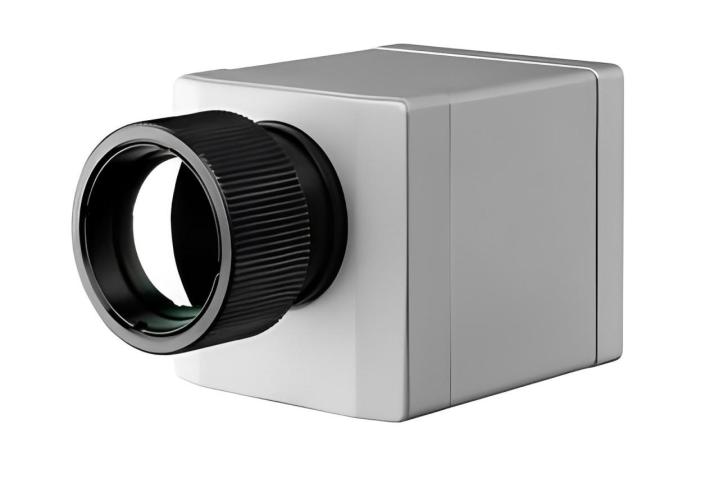

PI 160
- 120 images par secondes
- Dimensions: 45mm x 45mm x 62mm
- Poids: 195g
- Sensibilité thermique minimale 0.08°K
- Bande spectrale: 7.5-13µm
- Gamme de températures: -20 à 900°C

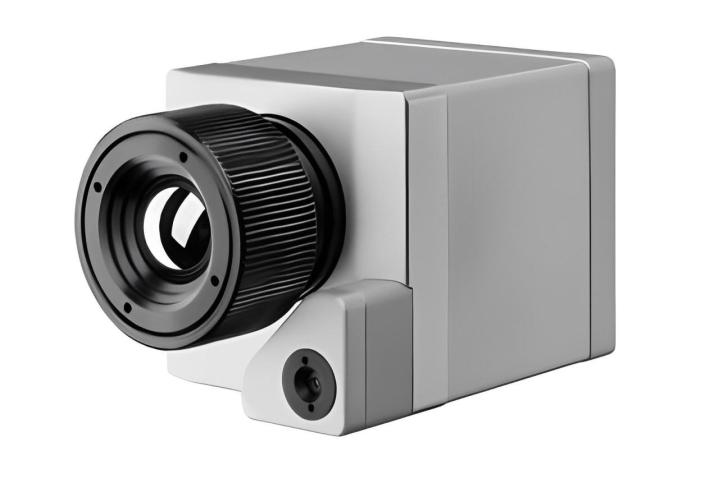

PI 200 / PI 230
- 128 images par secondes
- Dimensions: 45mm x 45mm x 62mm
- Poids: 215g
- Sensibilité thermique minimale 0.08°K
- Bande spectrale: 7.5-13µm
- Gamme de températures: -20 à 900°C
- Inclus une caméra vision réelle, avec une résolution de 640 x 480 pixels
PI 400 / PI 450
- 80 images par secondes
- Dimensions: 46mm x 56mm x 90mm
- Poids: 320g
- Sensibilité thermique minimale 0.04°K
- Bande spectrale: 7.5-13µm
- Gamme de températures: -20 à 900°C
PI 450 G7
- 80 images par secondes
- Dimensions: 46mm x 56mm x 90mm
- Poids: 320g
- Sensibilité thermique minimale 0.13°K
- Bande spectrale: 7.9µm
- Gamme de températures: 200 à 1 500°C
PI 640
- 32 images par secondes ou 125 image avec résolution 640 x 120 pixels
- Dimensions: 46mm x 56mm x 90mm
- Poids: 320g
- Sensibilité thermique minimale 0.075°K
- Bande spectrale: 7.5-13µm
- Gamme de températures: -20 à 900°C

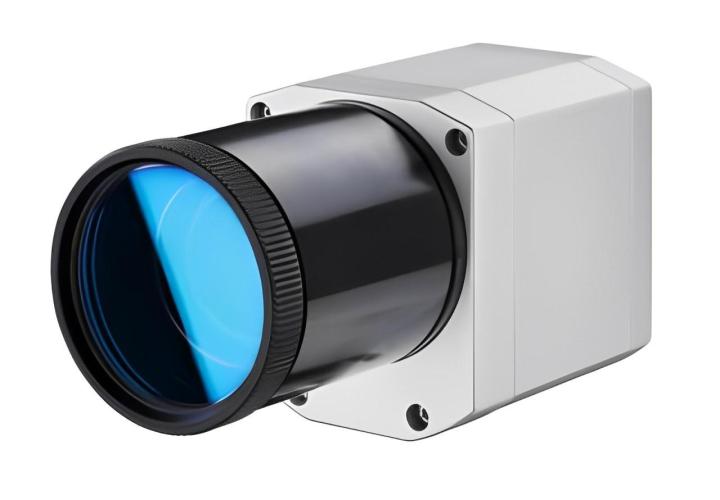

PI 1M
- 1 000 images par secondes, avec résolution de 72 x 56 pixels
- Dimensions: 46mm x 56mm x 90mm
- Poids: 320g
- Sensibilité thermique minimale 1°K à 700°C et 2°K à 1 000°C
- Bande spectrale: 0.92 - 1.1µm
- Gamme de températures: 450 à 1 800°C
Ensemble pour drone
- Entrée pour caméra vision réel (GoPro)
- Pour utiliser avec caméra PI400, PI450 ou PI640
Téléchargement - Caméra Thermique
Pyromètre / Thermomètre

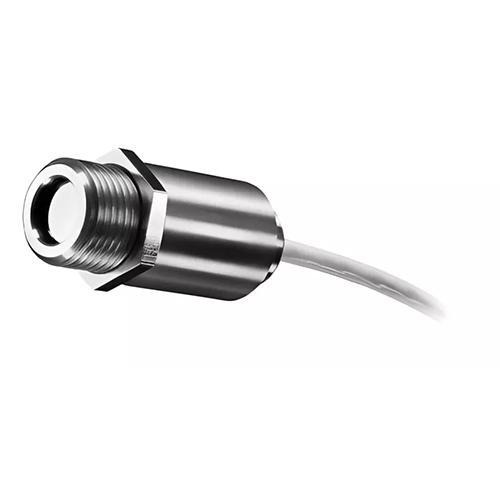

Très petit capteur
Série compact
- Aide à la visée avec un LED
- Modèle économique, offrant un très bon rapport qualité/prix

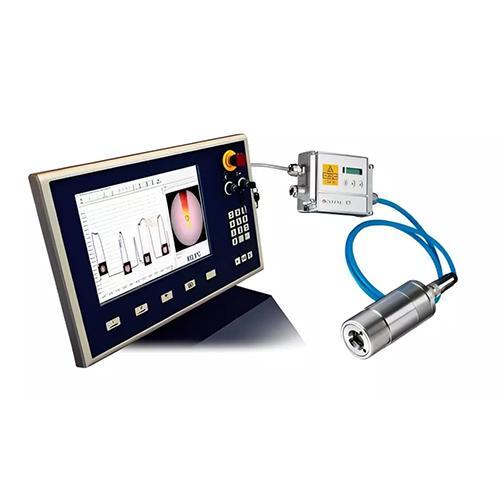

Série haute performance

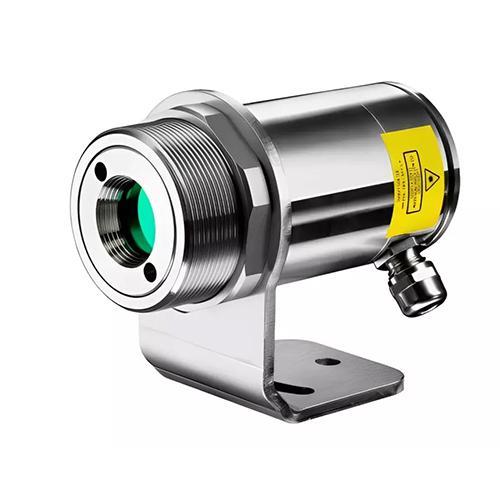

Série Vidéo
- L’alignement peut être fait avec le système de visé laser ou directement avec le signal vidéo.
Caractéristiques qui se retrouvent dans chaque série
Modèle:
- CS: Capteur en une pièce avec affichage intelligent LED. Ils sont disponibles en version normal ou micro. Dans la version micro, la partie rigide est moins longue, ce qui permet de l’utiliser dans des endroits restreints. Cependant, avec le modèle CS l’interface de contrôle est limité au port USB.

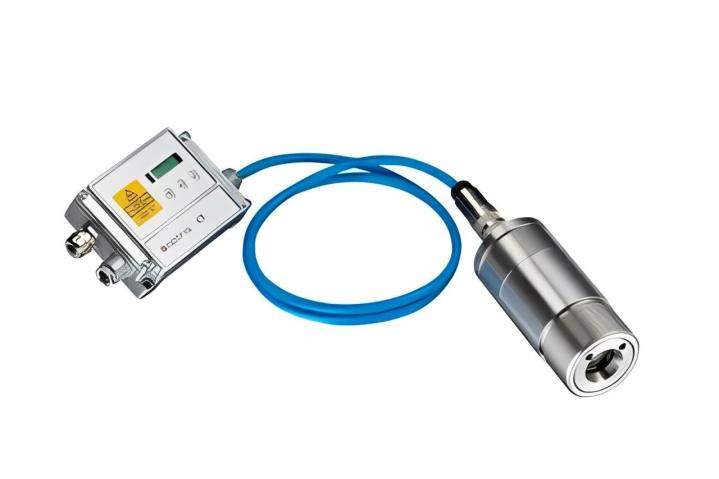

- CT: Capteur en deux pièce avec boitier électronique séparée, les modèles CT ont un temps de réponse généralement plus rapide que les modèle CS. Le boitier électronique permet un plus grand choix d’interface tel qu’USB, RS485, RS485, Profibus et Ethernet.
Température maximale d’opération sans chambre de refroidissement:
- La température maximale de la tête de mesure varie entre 70 à 250 °C selon le modèle;
Plage spectrale des matériaux à observer est fonction du type de capteur
- Type 3M: Métaux liquides (2.3µm)
- Type 2M: Métaux liquides (1.6µm)
- Type 1M: Métaux liquides (1µm)
- Type 0.5M: Métaux liquides (0.525µm)
- Type G5: Surface de verres (5µm)
- Type P3: Matériaux plastique minces (3.43µm)
- Type P7: Film plastique (7.9µm)
- Type MT: Au travers des flammes (3.9µm)
- Type F2: CO2 en combustion (4.24µm)
- Type F6: CO en combustion (4.64µm)
Logiciel
Logiciel d'analyse sans licence
Logiciel - Optris

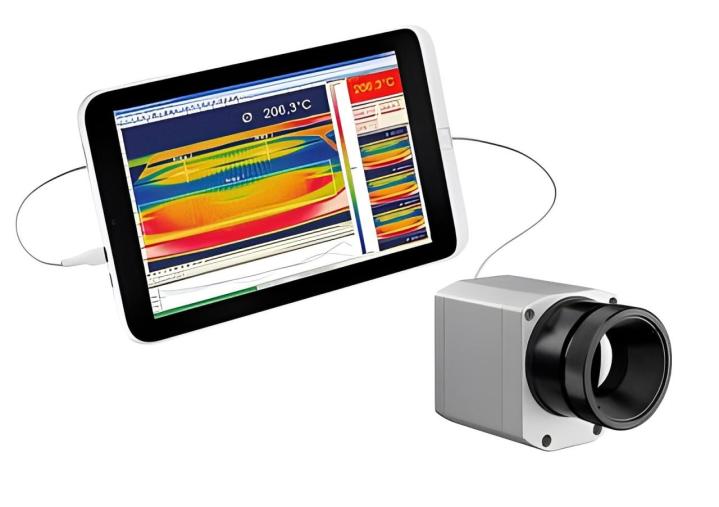

Tous les équipements OPTRIS viennent avec un logiciel permettant de voir en temps réel et d'enregistré les séquences observé. Ils permettre aussi d'analyser les séquences enregistrées. Les caméras infrarouge sont compatible avec le logiciel PI Connect et les pyromètres avec le logiciel Compact Connect.
Accessoires
Complémentaire aux produits OPTRIS pour divers applications
Accessoires pour caméra et pyromètre - Optris

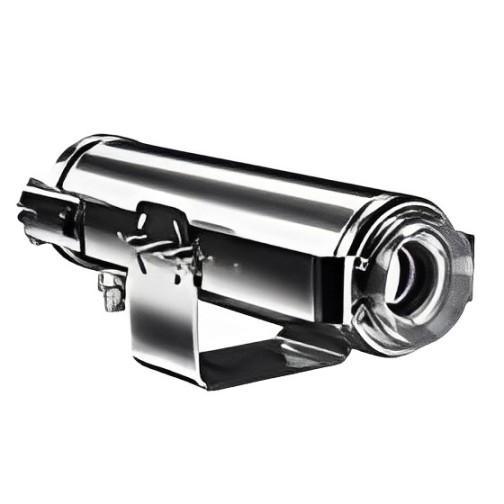

Chambre de refroidissement

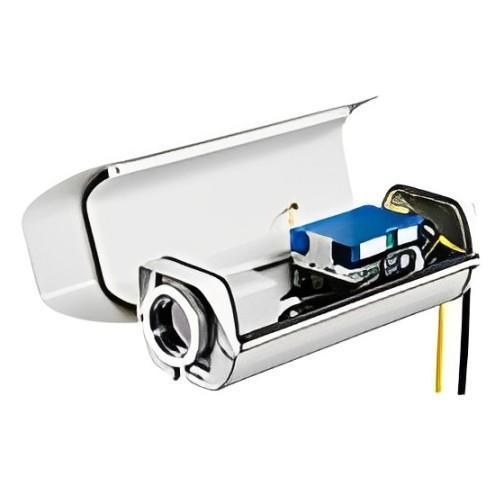

Chambre de protection pour extérieur
Support mécanique pour installation.

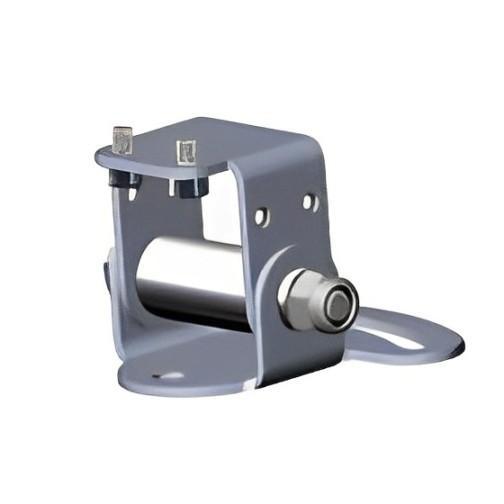

Support mécanique

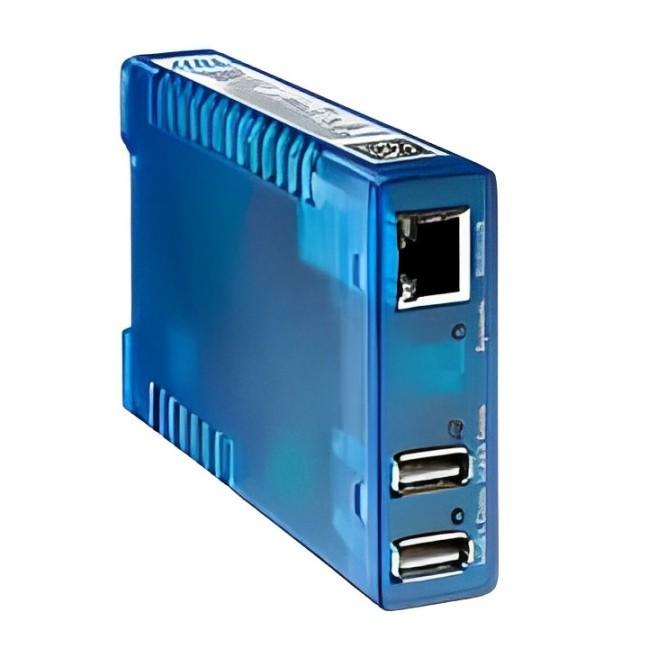

Serveur USB Gigabit

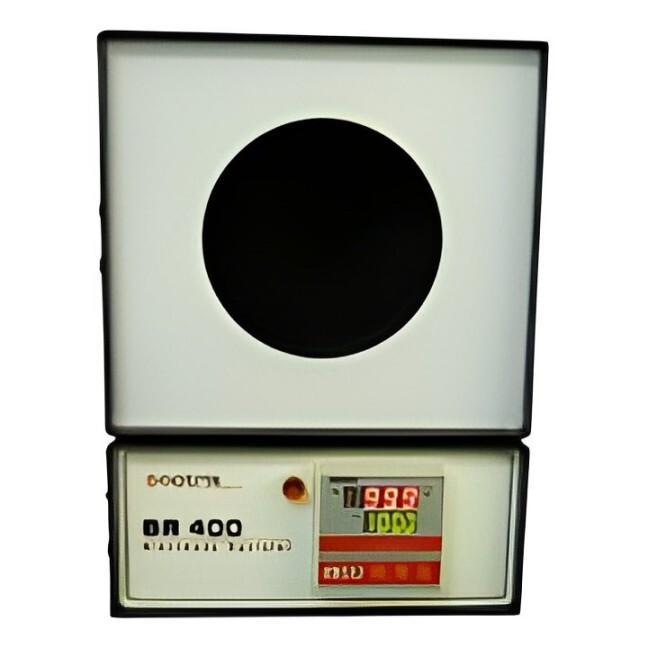

Sources d’étalonnage
Boitier pour camera Optris

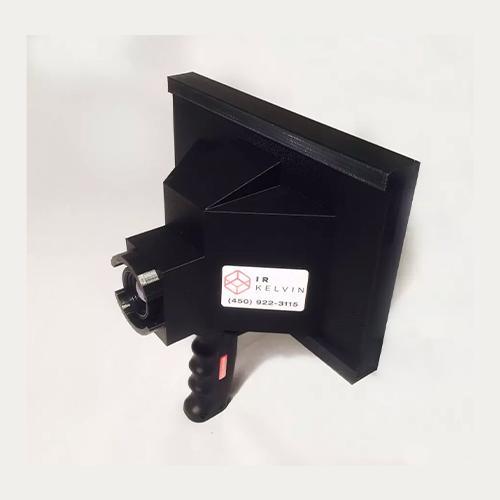

Boitier portatif pour les caméras Optris
Boitier portatif
- Le boitier très léger et muni d'une poignée ergonomique facilite la manipulation pour l'utilisation prolongée.
- Cet ensemble permet de faire des inspections thermographiques conventionnelles (une caméra dans une main), tout en profitant des caractéristiques techniques des caméras Optris et de la puissance d'une tablette.

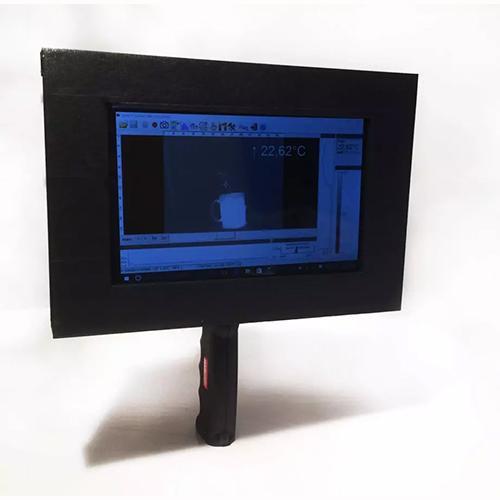

Écran visible de l'ensemble

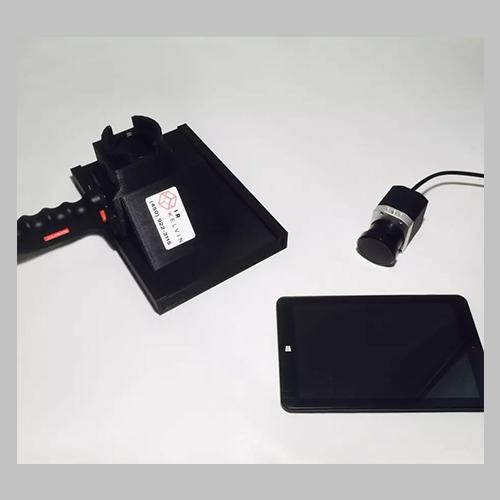

Pièces de l'ensemble
- Le boitier est conçu pour une tablette de 7 pouces. Les dimensions intérieures maximales pour la tablette sont de 9'' x 5.5'' (23 cm x 14 cm).
